Raccorder une prise de remorque demande de la rigueur et une bonne compréhension du système électrique automobile. Cette opération technique, accessible aux particuliers, garantit la sécurité routière et le respect des réglementations en vigueur. Que vous transportiez du matériel, des équipements sportifs ou que vous prépariez un voyage avec une remorque dolly en France, maîtriser cette installation s’avère indispensable pour éviter les pannes et les contrôles routiers.
Points à retenir
| Points essentiels | Informations détaillées |
|---|---|
| 🔌 Norme de connexion | Respecter la norme ISO.DIS 1724 avec sept broches standardisées |
| ⚡ Connexion masse prioritaire | Raccorder en premier le fil blanc à la broche centrale |
| 🎨 Code couleur des fils | Suivre scrupuleusement les couleurs normalisées pour chaque fonction électrique |
| 🔒 Sécurité avant installation | Couper l’alimentation et débrancher la batterie avant toute manipulation |
| 🔧 Vérifications post-installation | Tester chaque circuit avec un multimètre pour garantir le fonctionnement |
| 🛡️ Protection contre l’oxydation | Appliquer de la graisse diélectrique sur tous les contacts électriques |
Schéma de connexion et compatibilité des systèmes
Le système de branchement repose sur une norme ISO.DIS 1724 qui standardise les connexions électriques entre véhicule tracteur et remorque. La prise standard comporte sept broches disposées en cercle, chacune correspondant à une fonction précise. La broche centrale, plus volumineuse que les autres, assure la connexion masse, élément fondamental de tout le circuit électrique. Sans cette masse correctement raccordée, aucun système ne peut fonctionner.
Les faisceaux électriques se déclinent en deux configurations principales : cinq fils pour les installations basiques et sept fils pour les équipements complets. La compatibilité entre un faisceau cinq fils et une prise sept broches constitue une solution pratique répandue. Cette adaptation utilise uniquement les broches essentielles au fonctionnement des feux obligatoires, laissant deux connexions inutilisées sans compromettre la sécurité. Les fonctions optionnelles comme les feux antibrouillard restent inactives, mais tous les dispositifs réglementaires demeurent opérationnels.
Cette flexibilité évite le remplacement complet du faisceau existant, générant des économies substantielles. Les conducteurs qui aménagent leur véhicule, comme ceux qui choisissent d’aménager un lit confortable dans leur van, apprécient particulièrement cette simplicité d’installation. L’identification préalable des numéros de broches reste cruciale pour éviter toute erreur de câblage, la numérotation suivant généralement un sens horaire à partir de la position supérieure.
| Broche | Couleur fil | Fonction |
|---|---|---|
| 1 | Jaune | Clignotant gauche |
| 3 (centrale) | Blanc | Masse (terre) |
| 4 | Vert | Clignotant droit |
| 5 | Marron | Feux de position droits |
| 6 | Rouge | Feux stop |
Procédure d’installation et raccordement des câbles

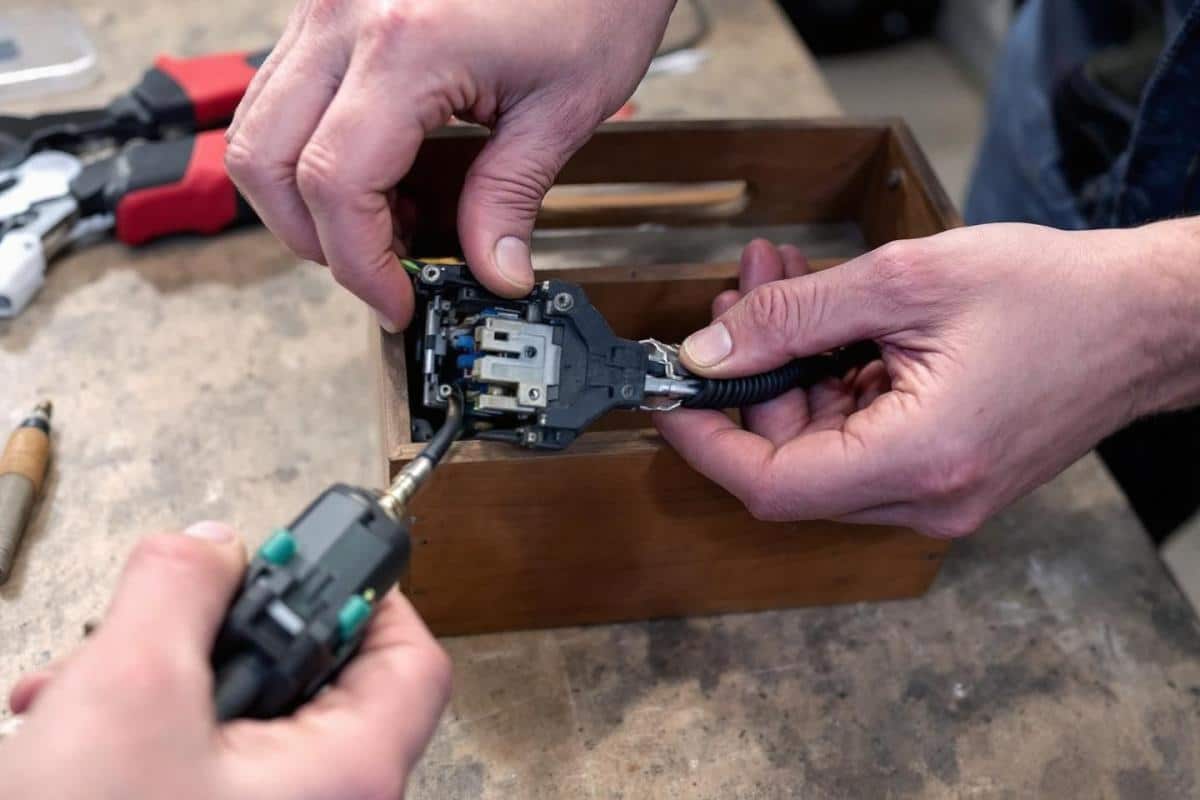

La sécurité constitue la première préoccupation lors du raccordement électrique. Avant toute manipulation, coupez l’alimentation du véhicule en retirant les clés du contact et, si possible, débranchez la batterie. Cette précaution élimine tout risque de court-circuit pendant l’opération. Rassemblez les outils indispensables : pince à dénuder, tournevis isolés, multimètre et ruban électrique de qualité professionnelle.
Le dénudage des fils exige de la précision. Retirez environ huit à dix millimètres de gaine isolante en exposant le conducteur métallique sans l’abîmer. Un fil sectionné perd sa capacité de conduction optimale et fragilise l’installation. Nettoyez soigneusement les contacts de la prise avec un chiffon sec pour éliminer toute trace d’oxydation, ennemi principal des connexions électriques automobiles.
La connexion masse représente l’étape prioritaire absolue. Le fil blanc rejoint impérativement la broche centrale numéro trois en premier. Cette liaison conditionne le fonctionnement de tous les autres circuits. Serrez correctement sans forcer pour préserver l’intégrité de la broche. L’application d’une fine couche de graisse diélectrique prévient l’oxydation future, particulièrement cruciale dans les environnements humides ou salins.
Poursuivez avec les clignotants en respectant scrupuleusement le code couleur pour éviter leur inversion, problème fréquent mais facilement corrigeable :
- Raccordez le fil jaune à la broche 1 pour le clignotant gauche
- Connectez le fil vert sur la broche 4 pour le clignotant droit
- Branchez le fil marron à la broche 5 pour les feux de position
- Reliez le fil rouge à la broche 6 pour les feux stop
- Sécurisez chaque connexion avec du ruban électrique résistant
Vérifications fonctionnelles et diagnostic des défaillances
Les tests de fonctionnement commencent par une inspection visuelle méticuleuse. Examinez chaque connexion pour détecter les fils dénudés ou mal isolés susceptibles de provoquer des courts-circuits. Contrôlez la solidité de chaque branchement en exerçant une légère traction sur les fils. Les connexions doivent rester propres, serrées et parfaitement protégées contre l’infiltration d’humidité par le ruban isolant.
Reconnectez l’alimentation électrique et testez chaque fonction séparément avant la mise en service complète. Activez successivement les clignotants gauche puis droit pour vérifier leur bon fonctionnement et l’absence d’inversion. Allumez les feux de position puis testez les feux stop en appuyant sur la pédale de frein. Chaque circuit doit répondre instantanément sans clignotement parasite ni retard, signe d’une installation correctement réalisée.
Le multimètre constitue un outil précieux pour détecter les problèmes invisibles à l’œil nu. Mesurez la continuité électrique entre chaque fil et sa broche correspondante, la résistance devant afficher une valeur proche de zéro ohm. Vérifiez également la tension d’alimentation qui doit atteindre 12 volts sur chaque circuit actif. Ces mesures révèlent les mauvais contacts imperceptibles visuellement.
Si aucun feu ne s’allume, le problème provient quasi systématiquement de la connexion masse. Vérifiez que le fil blanc soit fermement connecté à la broche centrale et que celle-ci ne présente aucune trace d’oxydation. Contrôlez également l’état de la masse côté véhicule, car un mauvais contact bloque l’ensemble du système électrique de la remorque. Des clignotants inversés signalent une permutation entre les fils jaune et vert, nécessitant d’échanger les connexions des broches 1 et 4 après avoir coupé l’alimentation. Cette opération, comparable à l’intervention sur un pare-brise, demande précision et méthode.
Les dysfonctionnements intermittents révèlent généralement des connexions insuffisamment serrées ou corrodées. Démontez les connexions suspectes, nettoyez les contacts avec une brosse métallique fine, puis resserrez fermement chaque liaison. Appliquez de la graisse diélectrique pour prévenir la corrosion future et refaites l’isolation avec du ruban électrique de qualité professionnelle, garantissant la pérennité de l’installation.
